地下基礎(chǔ)設(shè)施和商用、民用建筑越來越多地使用混凝土結(jié)構(gòu)，針對混凝土構(gòu)筑物比較容易產(chǎn)生的裂縫、砂眼、不實(shí)孔洞等局部缺陷和由此引發(fā)的滲漏水維修、結(jié)構(gòu)補(bǔ)強(qiáng)等，使用“壓力灌漿法”維修方法中存在的問題與正確使用方法。

我公司根據(jù)多年的施工實(shí)踐與探索，認(rèn)為目前在用“壓力注漿法”維修上述建筑物缺陷的施工中，尚存在以下幾個不容忽視的問題。

一、錯誤地認(rèn)為“灌漿壓力”越大越好

一般建筑混凝土結(jié)構(gòu)的抗壓強(qiáng)度為20—30mpa，抗剪力強(qiáng)度為抗壓強(qiáng)度的1/8左右，也就是2.5—4mpa。所謂強(qiáng)度就是材料在外力（荷載）作用下抵抗破壞的能力。建筑混凝土結(jié)構(gòu)缺陷，部位的強(qiáng)度與原要求強(qiáng)度肯定相差很多，部分混凝土結(jié)構(gòu)缺陷部位的抗剪力強(qiáng)度只有0.5mpa左右，如果我們此時的灌漿壓力超過了該混凝土結(jié)構(gòu)缺陷部位的抗剪力強(qiáng)度，就非但不能達(dá)到修補(bǔ)目的，還可能對該混凝土結(jié)構(gòu)構(gòu)成破壞。所以認(rèn)為灌漿壓力越大就越好是不科學(xué)的。

那么，應(yīng)該如何確定混凝土結(jié)構(gòu)缺陷修補(bǔ)時的灌漿壓力呢？

筆者認(rèn)為應(yīng)該根據(jù)混凝土結(jié)構(gòu)缺陷的具體情況和注漿漿料的性質(zhì)來確定。寬度0.15—1mm的混凝土結(jié)構(gòu)應(yīng)力裂縫，用環(huán)氧類漿液灌漿補(bǔ)強(qiáng)維修，灌漿壓力宜在0.2—0.4mpa，混凝士蜂窩狀缺陷用環(huán)氧類漿液灌注漿補(bǔ)強(qiáng)維修，灌注漿壓力宜在0.15mpa左右?；炷两Y(jié)構(gòu)裂縫，蜂窩狀缺陷滲漏水用（非）水溶性聚氨酯灌注漿堵漏修補(bǔ)，灌注漿壓力用0.3mpa加漏水壓力為宜。

二、灌注漿施工操作不規(guī)范

灌注漿技術(shù)在建筑補(bǔ)強(qiáng)和建筑堵漏施工中的應(yīng)用，為從事灌注漿服務(wù)的行業(yè)帶來很好的發(fā)展機(jī)遇，灌注漿服務(wù)企業(yè)也如雨后春筍般的增加。由于市場競爭激烈，大多數(shù)企業(yè)工程量不穩(wěn)定，施工人員流動性大，對施工人員很少進(jìn)行規(guī)范操作培訓(xùn)。

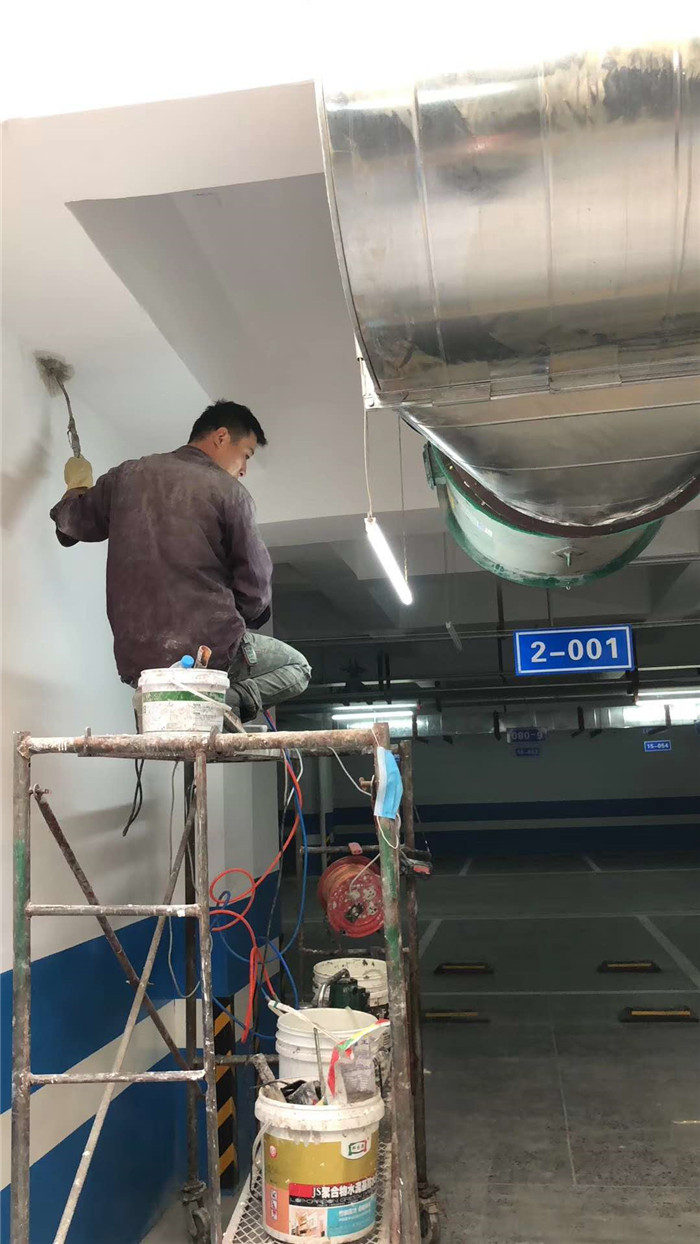

筆者在部分施工現(xiàn)場看到，有些單位灌注漿前只埋注漿頭，很少對混凝土結(jié)構(gòu)裂縫表面采取鑿槽、封堵或環(huán)氧貼布密封，更不用說在注漿前先灌氣檢驗(yàn)裂縫的表面密封狀況等。裂縫表面不密封，灌注漿時的灌注漿壓力和漿液從表面縫口釋放殆盡，漿液不可能往裂縫的深層內(nèi)部延伸，只有少量漿液在混凝土結(jié)構(gòu)表層裂縫糊住，灌漿效果可想而知。

三、盲目引用新型灌注漿機(jī)具

目前市場上的灌注漿機(jī)具五花八門：進(jìn)口的、國產(chǎn)的、機(jī)動的、手動的、氣動的，應(yīng)有盡有。

一些新型灌注漿機(jī)具的應(yīng)用，能提高施工功效，但也存在一些弊端，此類灌注機(jī)的示壓表都是裝在出漿口部位，加壓后的漿液在灌注的同時，分流到通往壓力表的連通管內(nèi)作用于壓力表內(nèi)的屈張彈片中，帶動表針示壓。當(dāng)一次灌注施工結(jié)束后，鉆到壓力表連通管內(nèi)的漿液無法清洗干凈，并在連通管內(nèi)凝固，堵死連通管導(dǎo)致壓力表報廢。在其后的灌注漿施工時，無法掌握灌注壓力。

和機(jī)動注漿機(jī)配套的灌注漿針頭，內(nèi)有單向出流閥，這種灌注針頭用沖擊鉆在混凝土結(jié)構(gòu)裂縫上鉆孔安裝固定，一些細(xì)裂縫在沖擊作用下自動封閉，“死眼”率很高，導(dǎo)致灌漿失敗。

實(shí)踐證明，雙筒氣動壓力灌注漿器，仍有替代的實(shí)用優(yōu)點(diǎn)。這種雙筒啟動灌注漿器分貯氣筒和裝液料筒，氣壓表裝在貯氣筒上，進(jìn)入貯氣筒的加壓空氣通過貯氣筒和裝液筒頂部的連通管進(jìn)入裝液料筒，對注漿液料產(chǎn)生壓力，帶壓液料從液料筒底部的出漿口通過灌注漿軟管向外擠出完成注漿。這種氣動灌漿器示壓準(zhǔn)確，制作簡單，成本低，用打氣筒沖壓即可，便于攜帶，對混凝土結(jié)構(gòu)裂縫，蜂窩缺陷的灌注漿補(bǔ)強(qiáng)、堵漏效果良好。

四、不加選擇的使用灌漿漿液

一般業(yè)內(nèi)人士都知道，混凝土結(jié)構(gòu)缺陷、灌注漿維修補(bǔ)強(qiáng)，用環(huán)氧類漿料；堵漏用聚氨酯類堵漏漿料。但在日常施工中經(jīng)?？梢钥吹剑褐灰亲{堵漏，不分屋面還是地下都用聚氨酯類堵漏漿料。

一些生產(chǎn)聚氨酯堵漏劑的廠家，在用途說明中也把聚氨酯堵漏漿液列為屋頂漏水修堵的首選材料，其實(shí)這是錯誤的。聚氨酯類堵漏漿料一般由甲苯二異氰酸酯和水溶性聚醚進(jìn)行聚合反應(yīng)而成的高分子化合物，漿液在注入漏水裂縫中與裂縫的水產(chǎn)生化學(xué)反應(yīng)并膨脹凝固。通過堵塞漏水通道以達(dá)到堵漏修漏之目的。

堵塞混凝土漏水通道(裂縫砂眼)的聚氨酯凝結(jié)體實(shí)際上是泡沫狀的，該凝結(jié)體在長期有水的地方是比較穩(wěn)定的，而在屋面混凝土結(jié)構(gòu)缺陷內(nèi)的泡沫狀凝固體卻伴隨著天氣的變化而變化。即雨天遇水膨脹，晴天干燥收縮。一段時日后，便失去止水性能，很多屋面注漿堵漏當(dāng)時效果很好，而不長時間又出現(xiàn)反復(fù)滲漏，多因此所致。我們在屋面、墻體灌注漿堵漏中用普通丙烯酸酯類液料，效果較好。該漿料灌注時漏漿容易封堵，其干燥后凝結(jié)成橡膠莊彈性固結(jié)體，性能穩(wěn)定。在潮濕坡度較大的屋面和墻體裂縫施工時，考慮漿液凝結(jié)慢，可以先灌注丙烯酸酯漿液后再適量加注水溶性聚氨酯漿液促凝。

五、總結(jié)

灌注漿方法維修混凝土結(jié)構(gòu)質(zhì)量缺陷是一門看似容易而實(shí)際操作比較復(fù)雜的科學(xué)技術(shù)，制定完善的規(guī)范操作制度，選用合理的灌漿壓力灌漿機(jī)具和灌漿漿液對施工質(zhì)量的效果都起到了灌漿性的作用。

掌握合理的灌漿壓力，制定完善規(guī)范的操作制度規(guī)程一，選用簡易實(shí)用的灌漿器具，了解各類化學(xué)灌漿材料的性能仍是壓力灌漿解決混凝土構(gòu)筑物缺陷滲漏施工中所面臨的近切需要解決的問題。
